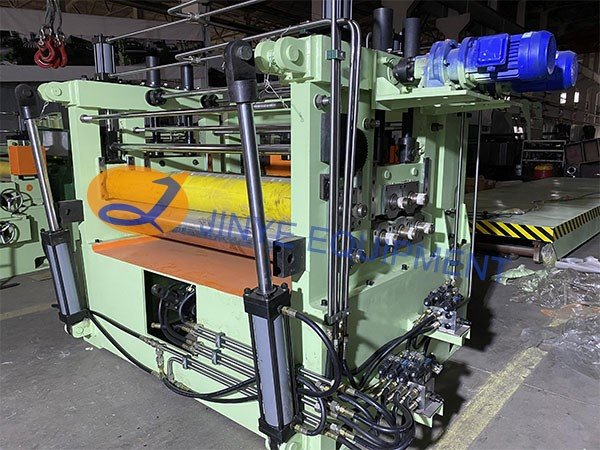

خط برش فلز

1) مواد کویل فلزی

2) ابعاد کویل های فلزی (ID، OD)

3) کویل های فلزی حداکثر وزن

4) محدوده عرض سیم پیچ فلزی

5) محدوده ضخامت کویل فلزی

6) تعداد شکاف

7) عرض کلاف بچه

8) ابزار تغییر سریع، اختیاری

9) درایو AC یا DC؟

10) سرعت برش

11) جهت تغذیه

12) دقت شکاف

تحمل عرض شکاف

کمتر یا مساوی با 0.10 میلی متر،

چاک دار

کمتر یا مساوی با 0.5 میلی‌متر بر متر برای نوارهای پهن‌تر از 300 میلی‌متر

کمتر یا مساوی 1.{1}}mm/m برای نوار از<300mm

فرزهای شکاف

کمتر یا مساوی 0.05 میلی‌متر (کمتر یا مساوی 5 درصد ضخامت ورق)

پس زدن سرسام آور

کمتر یا مساوی ±0.5 میلی متر

توریفرم پس زدن

کمتر یا مساوی ± 2.{1}} میلی متر

مدل

0.15-1.0 x 1000

0.2-2 x 1100

0.3-3 x 1250

0.4-4 x 1500

0.5-5 x 1550

0.6-6 x 1600

0.8-8 x 2000

2-12 x 2000

ضخامت کویل فلزی

{{0}}.15-1.0 میلی متر

{{0}}.2-2.0 میلی متر

{{0}}.3-3.0 میلی متر

{{0}}.4-4.0 میلی متر

{{0}}.5-5.0 میلی متر

{{0}}.6-6.0 میلی متر

{{0}}.8-8.0 میلی متر

2-12 میلی متر

عرض سیم پیچ فلزی

200-1000 میلی متر

200-1100 میلی متر

300-1250 میلی متر

400-1500 میلی متر

500-1550 میلی متر

500-1600 میلی متر

800-2000 میلی متر

1000-2000 میلی متر

وزن کویل

10T

12 -15T

15 -20T

20 -25T

25T

20 -25T

25 -30T

30 -35T

سرعت برش

0-150-240 متر در دقیقه

0-150-240 متر در دقیقه

0-150-200 متر در دقیقه

0-150-200 متر در دقیقه

0-150-200 متر در دقیقه

0-120-180 متر در دقیقه

0-80-150 متر در دقیقه

0-50-100 متر در دقیقه

Slitter Arbor

Φ160mm

Φ205mm

Φ220mm

Φ240mm

Φ250mm

Φ260mm

Φ280mm

Φ320mm

سنبه عقب انداز

Φ300, 508mm

Φ400, 508mm

Φ508mm

Φ508mm

Φ508mm

Φ508mm

Φ610mm

Φ760mm

ماشین بارگیری کویل

پیاده روی هیدرولیک

راه رفتن موتور درایو

لحاف کننده

سنبه تکی با بازوی پشتیبانی

سنبه مخروطی دوتایی

سنبه 3-دو پله

راهنمای سر کویل

غلتک را روی uncoiler فشار دهید

بشقاب پوست کن روی دستگاه پینچ رول

براکت غلتک پرس و صفحه پوست کن روی دستگاه رول پینچ

فیدر و پیش تراز را فشار دهید

رول و قیچی دوبل

رول پینچ دوبل و پیش تراز و برش 3 رول

رول پینچ دوبل و پیش تراز و برش 5 رول

گودال حلقه

فقط یک گودال بعد از شکافنده

دو گودال: یک گودال بعد از پینچ رول و قبل از شکافنده، گودال دیگر بعد از شکافنده و قبل از عقب انداز

راهنمای جانبی

رول های پرس و رول های راهنمای عمودی سمت

موتور محرک به علاوه برای رزوه کشی

اسلیتر

یک سر اسلیتر و درایو آن

دو سر اسلیتر و یک درایو

یک برجک و تعویض سریع

سیم پیچ قراضه

سیم پیچ ضایعاتی افقی

سیم پیچ عمودی قراضه

ابزار جداسازی

دو بار جدا کننده قبل از جداسازی و یک بار جداکننده سیم پیچ

روی ریل های راهنمای خطی برای بیرون کشیدن شفت های جداکننده

ایستگاه تنش

نوع بشقاب کوسن پشمی

5 نوع رول

نوع کمربند

پس انداز

چهار بخش کمبر با گیره و بازوی تابدار

سنبه بدون درز با گیره و بازوی تابدار

سنبه بدون درز با گیره و بازوی چرخان

ماشین تخلیه کویل

نوع گودال

نوع پشتی کف

گردان

بازوهای T

بازوهای متقاطع
