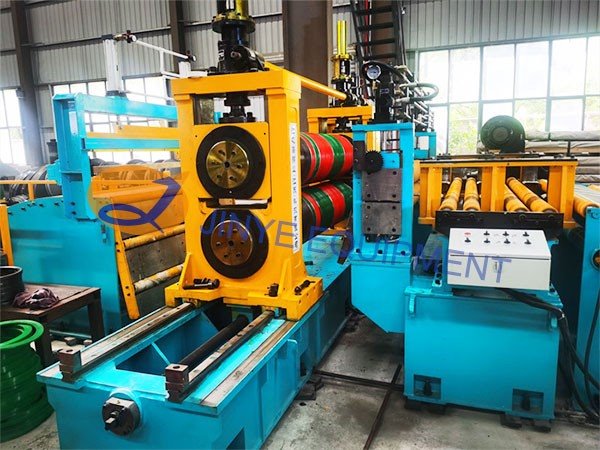

خط برش سیم پیچ فولادی بالا

مواد اولیه

محصول نهایی

مواد:بشقاب ترشی ، صفحه نورد سرد ، فولاد قدرت بالا {0}.
ضخامت سیم پیچ:

0.8mm {{1} mm ، برای صفحه نورد ترشی و سرد
0.8mm - 1.6 mm ، برای صفحه نورد سرد فولادی -
عرض سیم پیچ:حداقل 400mm - 1 ، 650mm
وزن سیم پیچ:حداکثر 25000 کیلوگرم
قطر داخلی سیم پیچ (شناسه):φ508 / φ610 میلی متر
قطر بیرونی سیم پیچ (OD):حداکثر φ2،100 میلی متر دقیقه φ1000 میلی متر

ضخامت: 0.8-1.6 میلی مترTS:حداکثر 1200MPa ،YS:حداکثر ضخامت 1000 MPa 1.6-4.0mmTS:حداکثر 780 MPa ،YS:حداکثر 650 MPa

عرض تمام شده:

حداقل 30 میلی متر ~ حداکثر 1650 میلی متر
حداکثر تعداد نوارها:حداکثر 30 نوار
حداقل عرض تریم لبه:2 برابر ضخامت مواد ، اما کمتر از 2 میلی متر دقیقه.

قطر داخلی محصول نهایی:
φ508 / φ610 میلی متر
وزن سیم پیچ حداکثر:25،000 کیلوگرم

بریدهسرعت:

ضخامت زیر 3.0 میلی متر: 150 متر در دقیقه
ضخامت 4.0mm ~ 6.0mm: 80 متر در دقیقه

دقت برشی:کمتر از یا برابر با 0.10 میلی متر پوند

لبه Burr: کمتر از یا برابر با ضخامت 3 ٪

سیم پیچلبهسوء استفاده:کمتر از یا برابر با 1.0 میلی متر پوند

تلسکوپی سیم کشی:کمتر از یا برابر با 2.0 میلی متر پوند

صحت کامبرکمتر از یا برابر با 1.0 میلی متر در متر

شماره

نام مورد

qty

اظهارات

1

تجهیزات مکانیکی

1 قطعه

1.1

جدول آماده سازی

1 ست

2 ایستگاه

1.2

بارگیری ماشین با صفحه پوشش متحرک

1 ست

1.3

Uncoiler (با کنترل از راه دور) ، φ508 تا φ610 ماندرل هیدرولیک ، بادگیر کاغذ

1 ست

1.4

بشقاب راهنمای ناآگاهانه

1 ست

1.5

رول خرج ، 5rolls Leveler ، برشی سر هیدرولیک و جعبه قراضه

1 ست

1.6

حلقه ورودی (یا باتری)

1 ست

1.7

نگهدارنده چاقو تک چاقو + تغییر چاقوی خودکار + تنظیم چاقو ربات + کتابخانه چاقو (با کنترل از راه دور)

1Set

1.8

بادگیر افقی آفلاین

2 ست

طرف های چپ و راست

1.9

خروج از مؤلفه حلقه و پلت فرم انتقال

1 ست

1.10

دستگاه جداکننده دوگانه و دستگاه تنش

1 ست

1.11

رول پینچ قدرتمند ، برشی تقسیم هیدرولیک ، رول انحطاط عقب

1 ست

1.12

recoiler (با کنترل از راه دور) ، دستگاه افزایش آهسته ، پشتیبانی ماندل + کاغذ ناخواسته

1 ست

1.13

تخلیه ماشین ، چرخ دستی بازو متقاطع

1 هر کدام را تنظیم کنید

1.14

واحد سیستم هیدرولیکی

1 قطعه

1.15

واحد سیستم پنوماتیک

1 قطعه

1.16

ابزارهای خاص

1 قطعه

1.17

سایر تجهیزات و دستگاه های لازم

1 قطعه

1.18

شمشیربازی ایمنی در اطراف تجهیزات

1 قطعه

2

تجهیزات کنترل اتوماسیون الکتریکی

1 قطعه

2.1

کنترل سخت افزار و نرم افزار سیستم کنترل (شامل کتابچه راهنمای کاربر سخت افزار (حداقل نسخه الکترونیکی) و نرم افزار راه اندازی)

1 ست

2.2

اتصال کابل ها از کابینت کنترل به تجهیزات و تجهیزات و کابل های ویژه (کابل های برق و کنترل)

1Set

3

راه اندازی قطعات یدکی

3.1

تیغه ها ، فاصله ها و غیره برای راه اندازی
